Lieu : Camous 65410

Date de prospection / Etude sur plan : Mercredi 16.03.2022

Client Anonyme (RGPD)

Adresse : Anonyme (RGPD)

Téléphone : Anonyme (RGPD)

Contacts Mail : anonyme (RGPD)

Surface de la parcelle prospectée : 8600 m2

Origine de la demande auprès du sourcier : Direct client

Altitude niveau : 927m mer

Accès camion de forages : A définir

Evacuation des boues de forages : A définir avec le client

Estimation des besoins en eau : N.C.

Présence d’un bassin de réserve : N.C.

RESULTAT DE LA PROSPECTION SOURCIERE

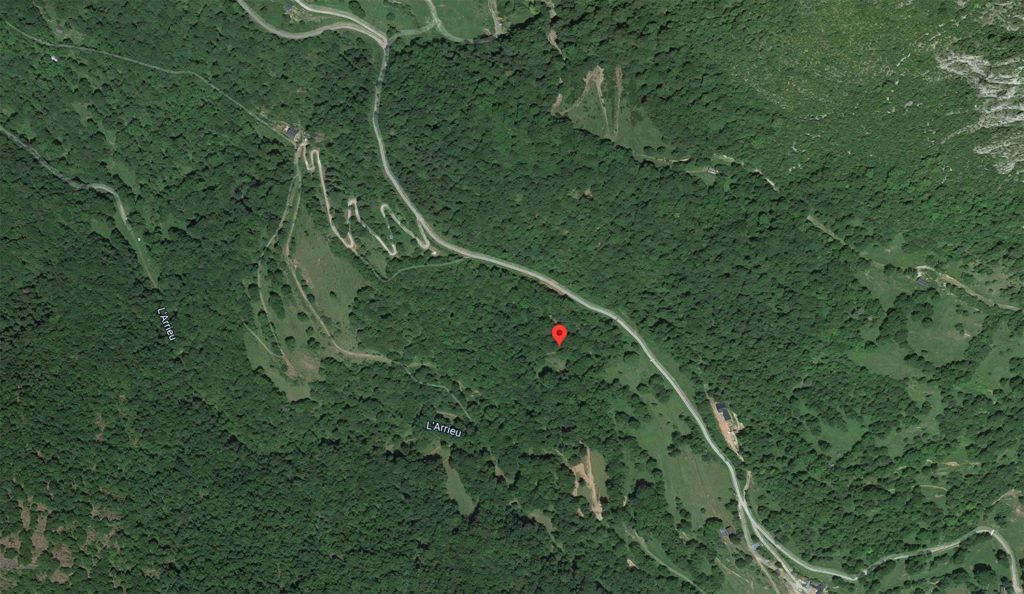

Position de la propriété.

Tendance géologique du sous sol :   Il s’agit de définir la nature géologique exacte du sous sol où va se dérouler le forage, car les résultats escomptés peuvent varier à la fois en fonction de l’importance des couches géologiques, de leur épaisseur, du lieu et de la présence de celles ci.

Zone notation selon la BRGM : r3 : Permien supérieur. Brèches stratifiées rougeâtres

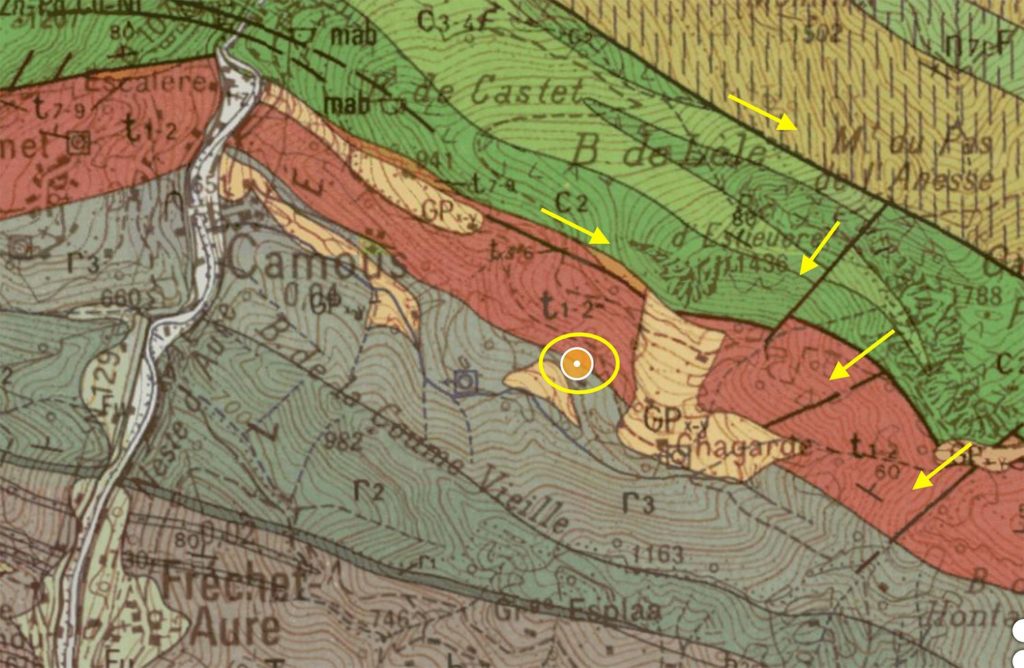

Environnement géologique du site

La géologie du secteur.

Le secteur de Camous se situe en bordure de la zone primaire axiale, qui est formé de terrains paléozoïques recouverts en discordance par les formations des grés rouges du Permien supérieur (r3) et poudingues, grès, argilites du Trias inférieur (tl-2). Elles forment un panneau monoclinal penté au Nord. La zone primaire axiale est bordée au Nord par des écailles. Les écailles sont constituées des terrains de la couverture post-hercynienne de la Haute chaîne (Trias, Cénomanien à Coniacien) qui sont pincés sur le front de cette dernière.

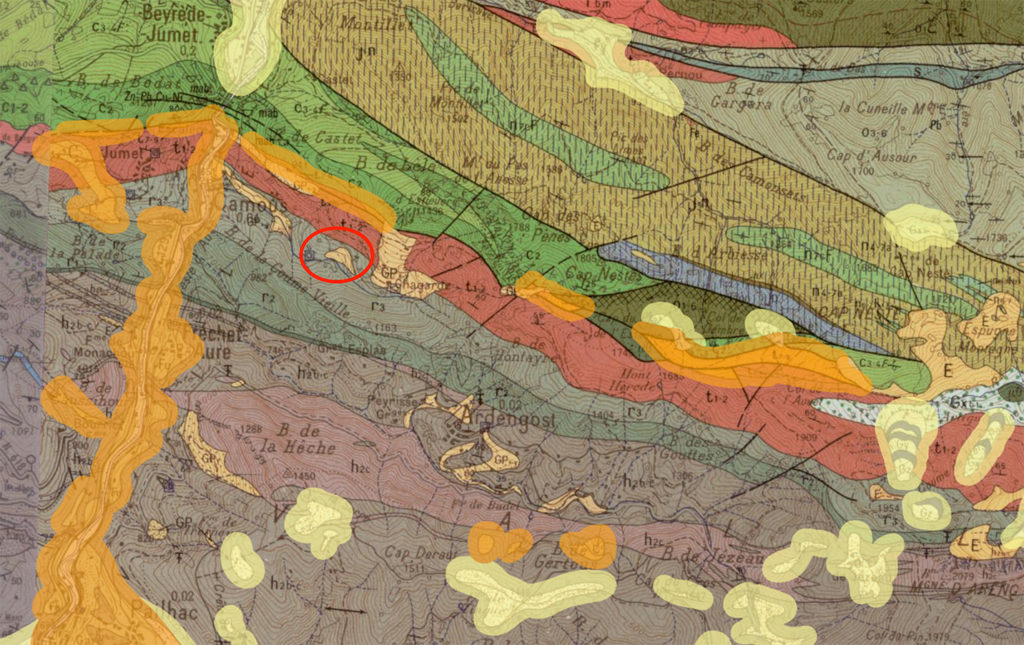

Exposition au retrait gonflement des argiles : exposition néante.

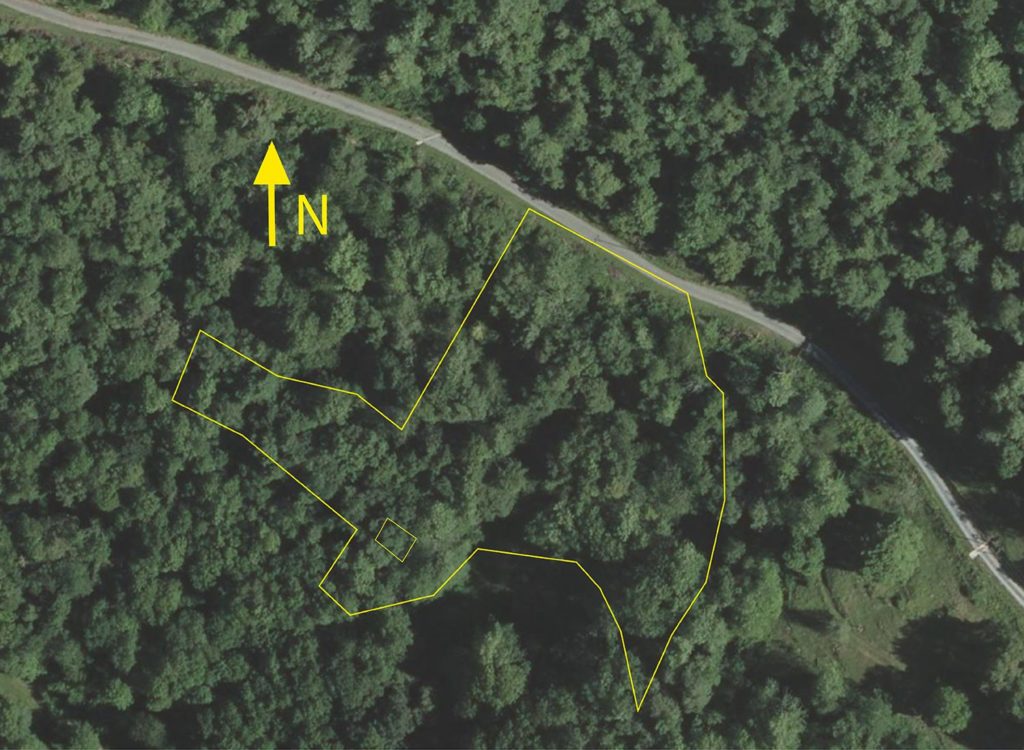

Choix du lieu de prospection géolocalisation de la parcelle.

La prospection hydrologique devra être réalisée en priorité sur des endroits accessibles et plats, et si possibles proches de l’habitation si existante.

Ce choix est guidé également pour des raisons d’ordres géologiques, mais aussi pratiques et économiques, afin d’éviter des coûts supplémentaires de tranchées et de raccordements électriques trop éloignés du point de captage. Un autre impératif. souhaité.

Grandes fractures ou failles géologiques

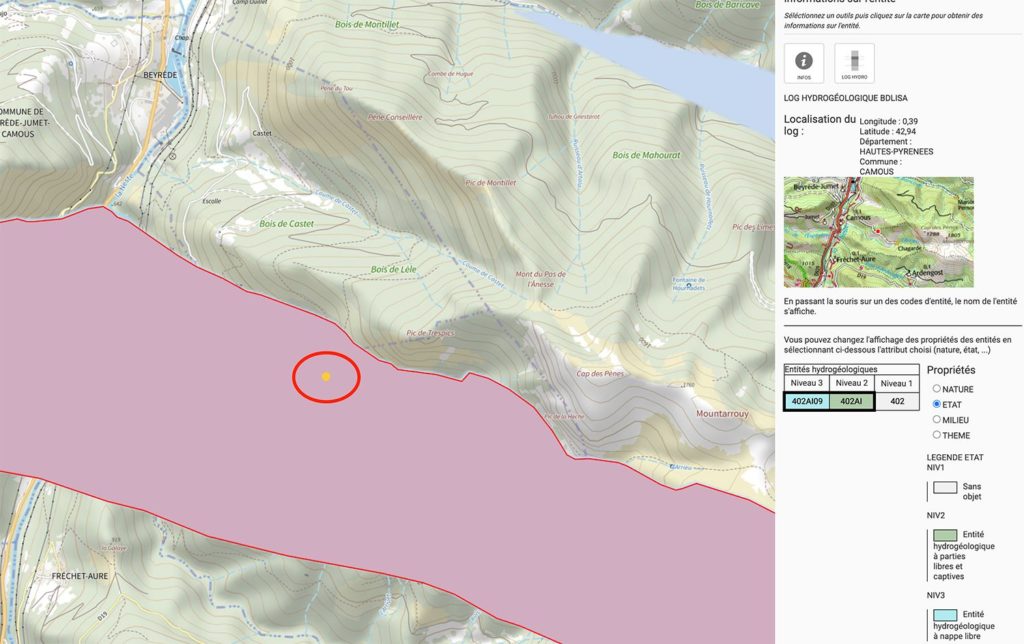

Entité hydrologique de la zone

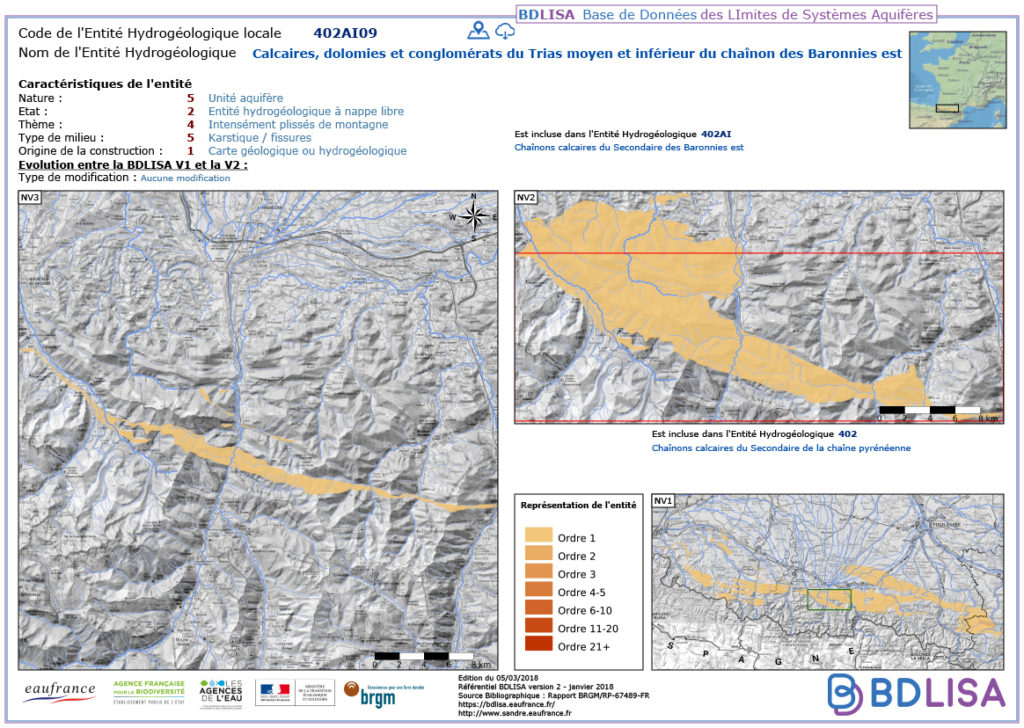

LOG HYDROGÉOLOGIQUE BDLISA

Nom de l’entité hydrogéologique : Niveau local – Code de l’entité hydrogéologique local : 402AI09

Libellé : Calcaires, dolomies et conglomérats du Trias moyen et inférieur du chaînon des Baronnies est

Nature : Unité aquifère

Milieu : Karstique / Fissures

Etat : Entité hydrogéologique à nappe libre

Thème : Intensément plissés de montagne

Localisation de la parcelle :

Longitude : 0°23’29″E

Latitude : 42°56’25″N

Département : Hautes-Pyrénées

Commune : Camoux

Le contexte géologique de la source est masqué par des formations de versant. Le griffon de la source apparaît en milieu de pente dans des formations de versants (GPx-y) peu perméables constituées de matériaux fins et anguleux qui reposent sur des formations du Permien supérieur (r3) à fort pendage nord. Ces formations sont constituées de brèches stratifiées rougeâtres. Dans ce contexte de montagne, la pluviométrie et l’enneigement sont importants (800 à 1 000 mm par an) et assez bien réparties au cours de l’année. L’alimentation des aquifères présents et des rivières est correctement assurée.

Ces aquifères sont vulnérables à la pollution en raison de l’absence de recouvrement épais. Cependant, les zones d’altitude ne présentent pas de source de pollution importante à l’exception de l’élevage et d’un habitat humain dispersé.

Le bassin versant amont de la source est composé de matériaux argileux appartenant aux formations de versant, et de brèches du Permien. Les formations brêchiques constituent des matériaux à porosité d’interstice perméables alors que les formations de versant sont peu perméables.

Caractérisation selon quatre attributs principaux (thème, nature, milieu, état). Ceux-ci permettent de répondre à différentes questions telles que : cette entité est-elle aquifère ou imperméable ? S’agit-il d’une entité sédimentaire, alluviale ou de socle? Est-elle plutôt caractérisée par un milieu de type poreux, fissuré, karstique…? Est-ce que la nappe contenue dans cette entité est libre ou bien captive ?…

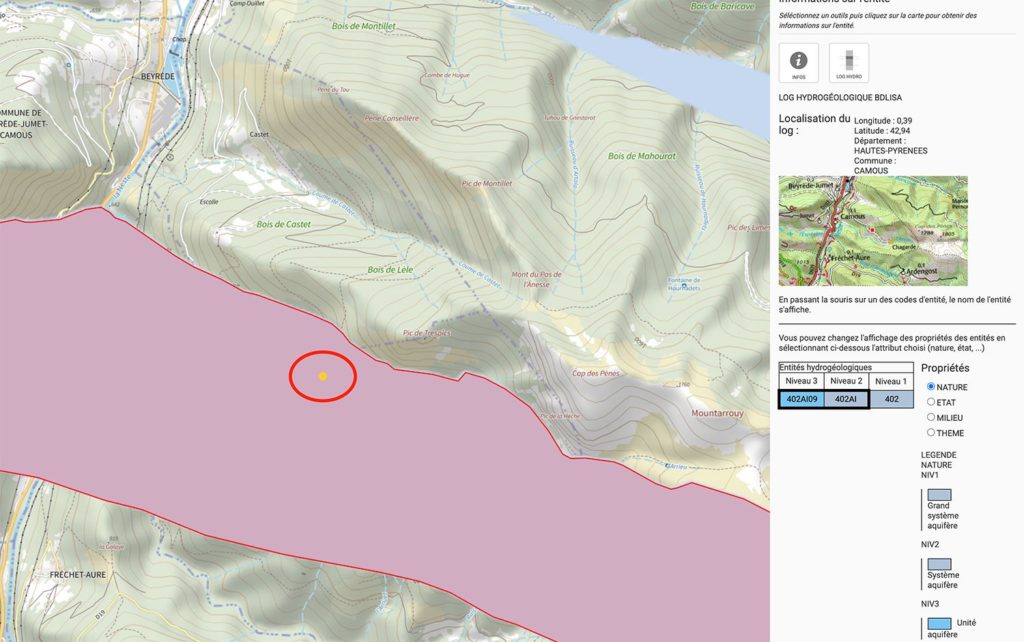

Nature

Unité aquifère
Niveau 5 : Unité aquifère

L’unité aquifère est un système physique élémentaire présentant des conditions hydrodynamiques homogènes, suffisamment conductrice pour permettre la circulation de l’eau souterraine. Une unité aquifère est une entité hydrogéologique de niveau local présentant une perméabilité moyenne réputée supérieure à 10-6 m/s présentant des ressources en eau suffisante pour être exploitée.

L’unité aquifère est une entité du 3ème niveau et elle correspond à la description la plus fine des entités hydrogéologiques pour le référentiel national. Ce concept résulte du découpage des domaines hydrogéologiques et des systèmes aquifères (éventuellement directement des grands domaines et des grands systèmes aquifères).

Etat

Entité hydrogéologique à nappes libres

Niveau 2 : Une entité hydrogéologique est libre lorsqu’elle n’est pas limitée vers le haut par des terrains imperméables.

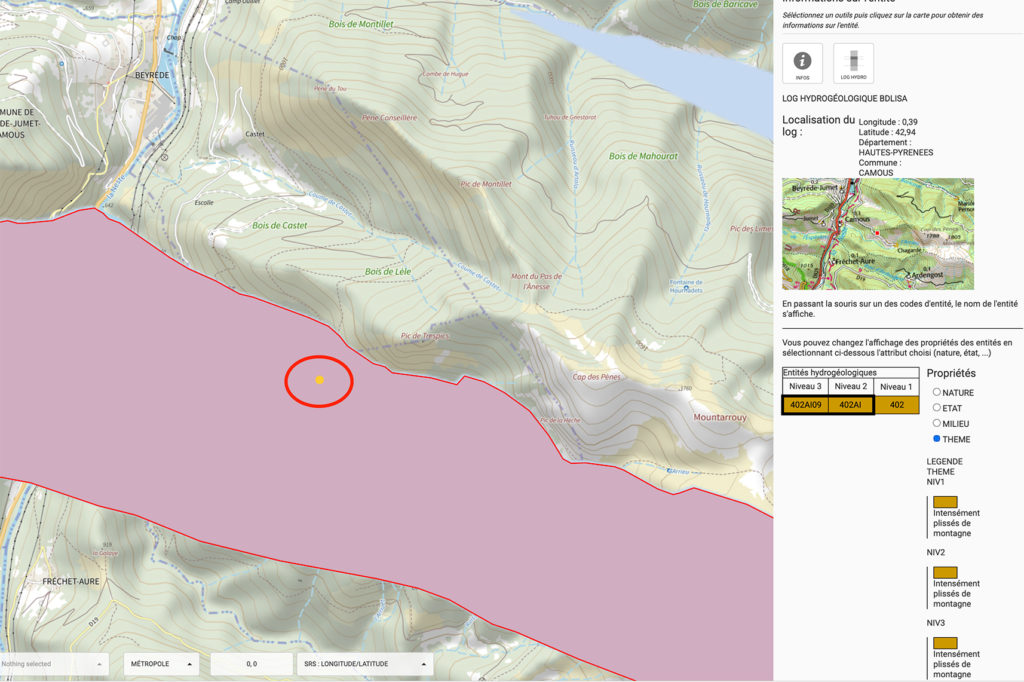

Thème

Niveau 4 : Intensément plissés de montagne

Ensemble de formations géologiques récemment plissées appartenant aux massifs montagneux alpins, pyrénéens, languedociens et jurassiens.

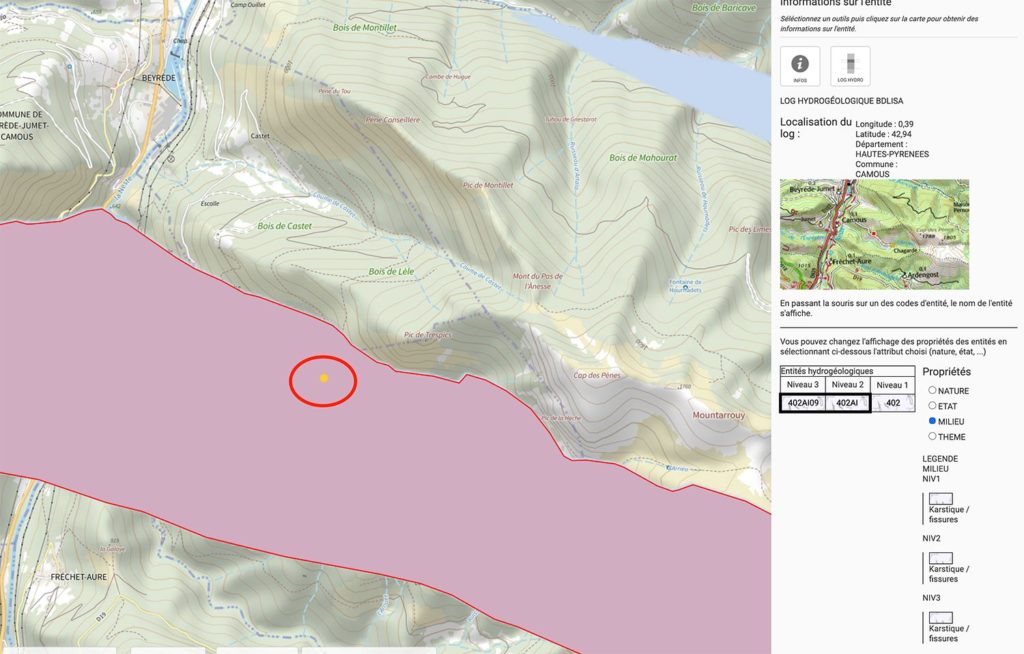

Milieu

Niveau 5 : Karstique / Fissures
Milieu caractérisé à la fois par un réseau karstique et par un réseau de fissures ayant tous deux un rôle hydrodynamique important.

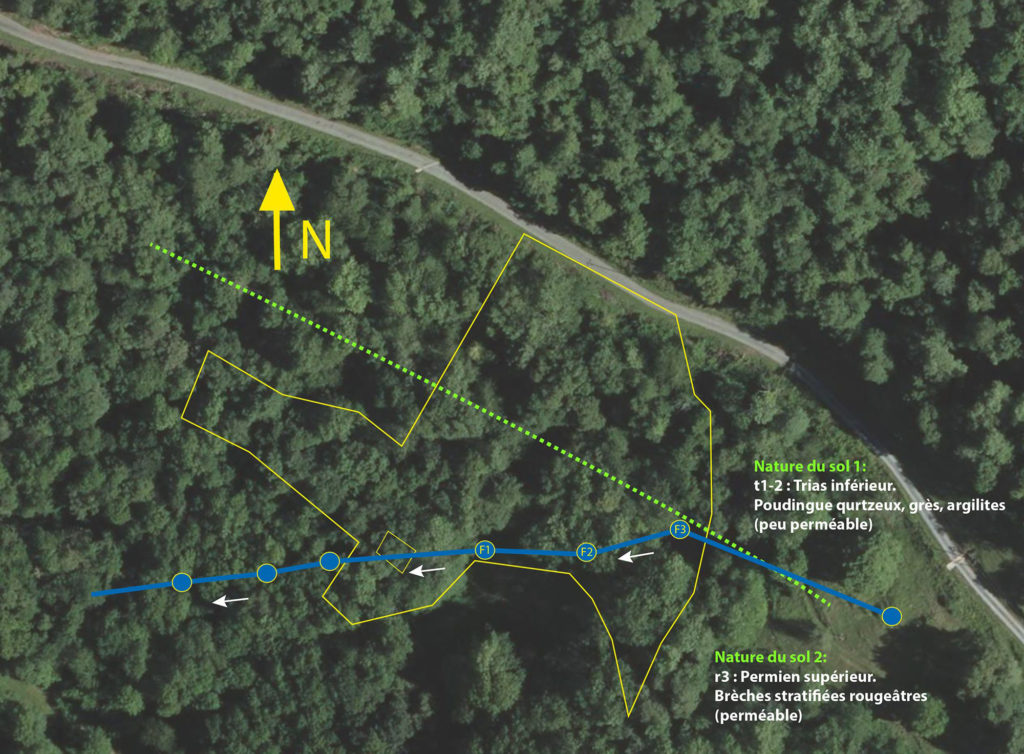

Résultats de la prospection de la recherche à distance. Passage de veine d’eau souterraine sur plan.

Confirmation nécessaire sur terrain avec outils de détection. Utilisation pendule, cadran et convention mentale pour recherche à distance.

Point de forage	Débit (m3/h)	Profondeur (m)	Epaisseur banc d’argile	Relevé géodésique – Altitude (Latitude/Longitude)	Sens d’écoulement

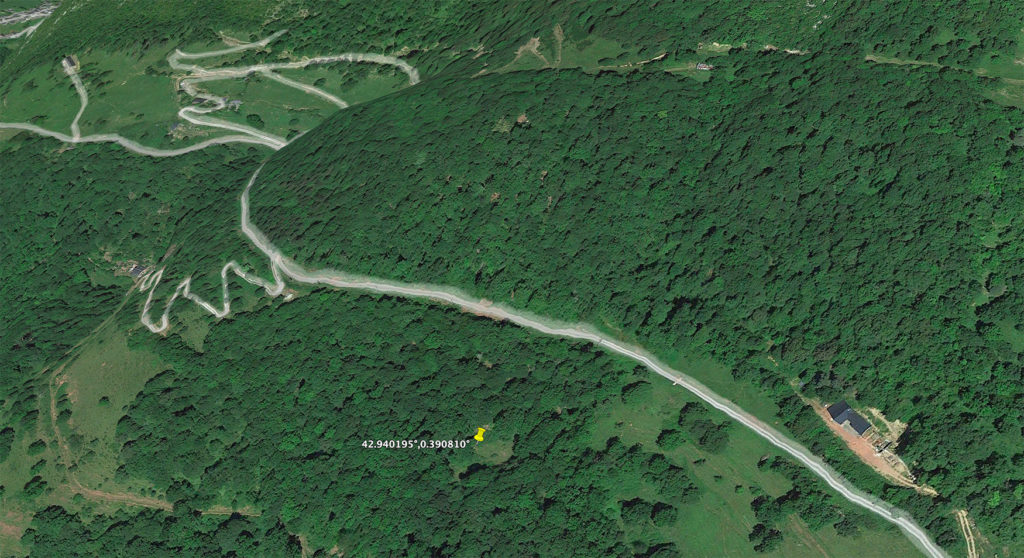

F1	11 à 13 (12,60)	43 à 50 (47)	–	42.940195° / 0.390810° – 897m	NE – SO
F2 / F3	–	–	–	–	–

Relevés sur terrain et confirmation

N.C.

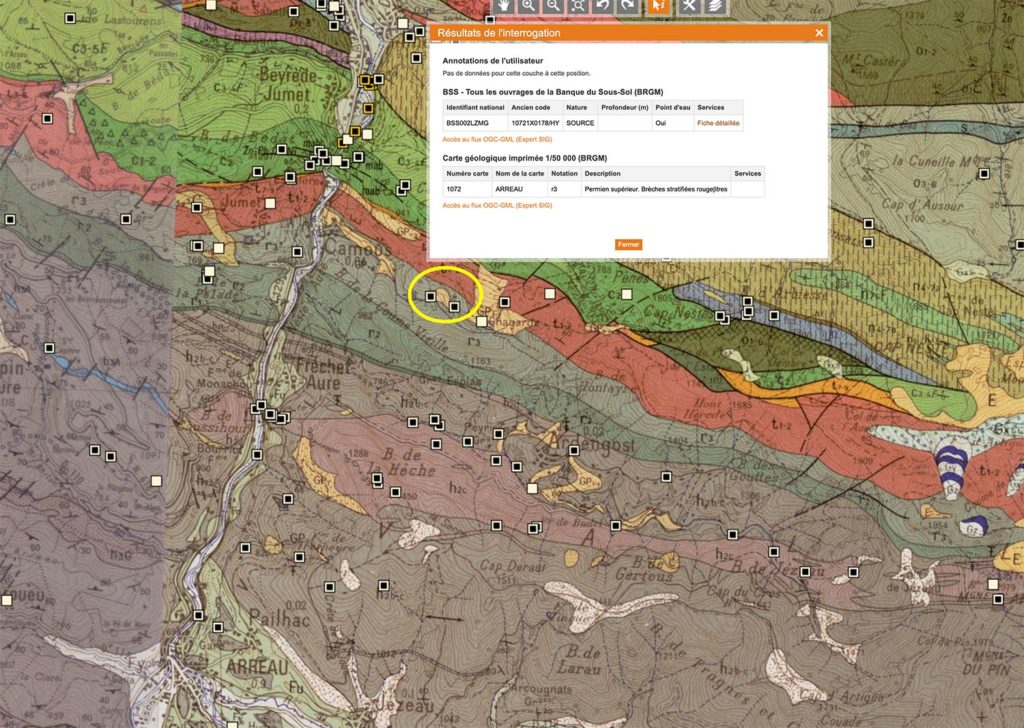

Points de forage déclarés « puits eau » à proximité de la propriété

Aucun point de forages déclarés, cavités naturelles

Présences source Costes (section 2 parcelle 245) au sud de la parcelle étudiée.

Techniques de forages

Votre forage comprend 3 étapes essentielles :

a) La localisation de veines d’eau souterraine et la détermination précise d’un point de forage, par le sourcier.

b) La réalisation du forage en lui-même avec la pose de son tubage soit en PVC de 125mm ou en acier, selon les difficultés des sous-sols rencontrés. (cas d’instabilité)

c) Et enfin, après l’arrivée de l’eau, essais de débits à la tête de forage, par l’entreprise de forages, de façon a bien évaluer ce que produit le forage en m3/h réels. Ensuite installation de la station de captage avec descente de la pompe immergée au fond du forage, par l’entreprise.

Eléments de recherches utilisées par le sourcier

Cartes géologiques BRGM, Cartes IGN, Infoterre et Géoportail, Baguettes en Y, Baguettes parallèles et règle géophysique de Lecher et GPS.

Pendule de comptage et diagramme.

Société de forages pressentie.

A définir

Equipement de la station de captage : voir avec le client pour les différents branchements.

Date souhaitée du forage :

Compte tenu de ses besoins en eau, le client désire être en possession d’un devis des travaux, afin de réaliser son forage.
